공법개요

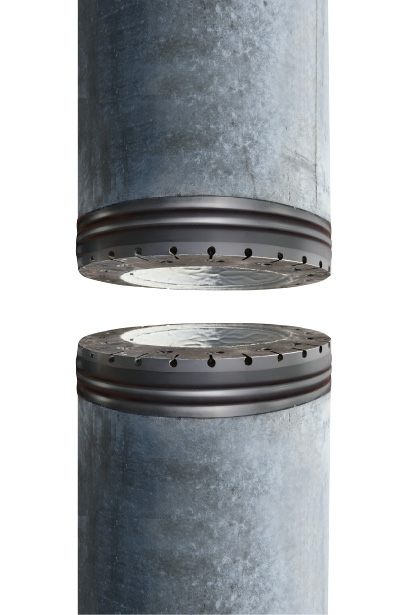

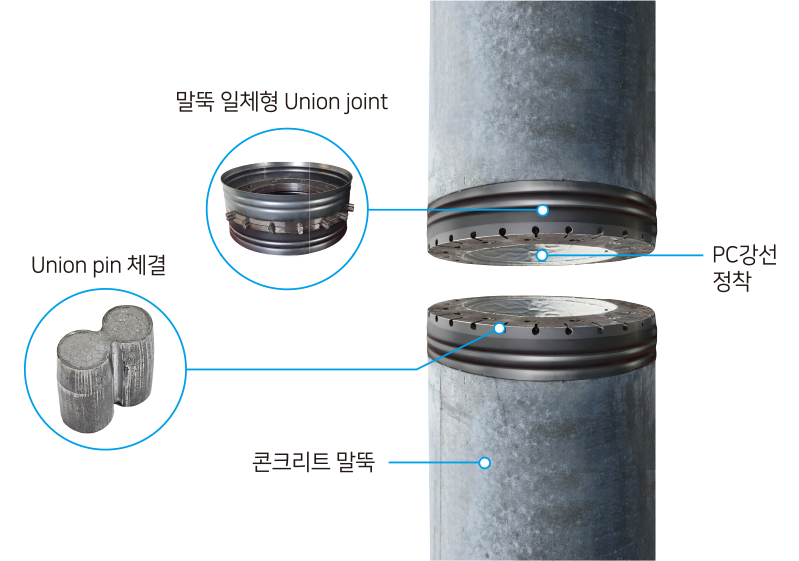

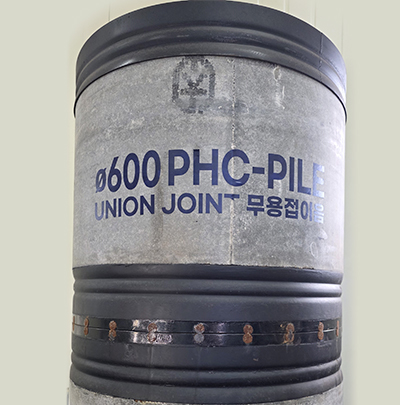

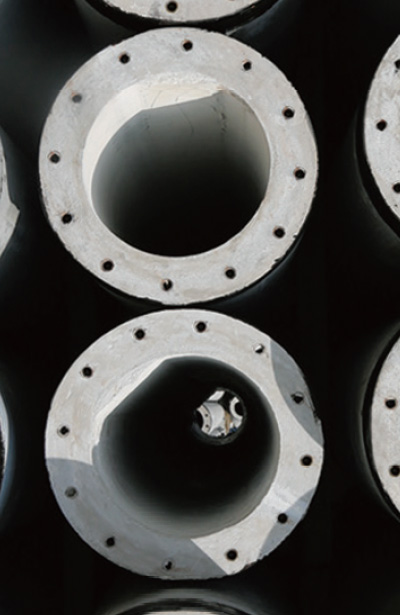

말뚝 일체형 SMART Joint를 적용한 무용접·무볼트식 이음공법

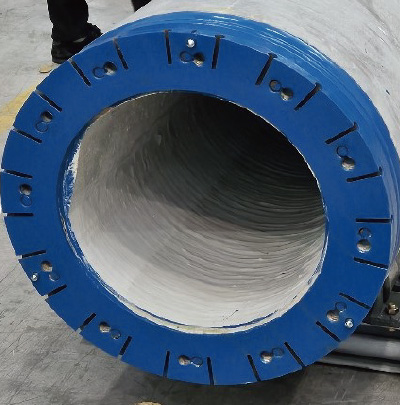

말뚝 일체형 Joint(KS F 4306규정 : 이음부용 철물에 강선의 끝부가 장착되도록 한 조인트)가 부착된 상하부 말뚝을 말뚝 제조사에서 생산하여, 현장에서 일체형 Union pin을 1회 수평 조립하는 Smart 무용접·무볼트 이음 공법

시공순서

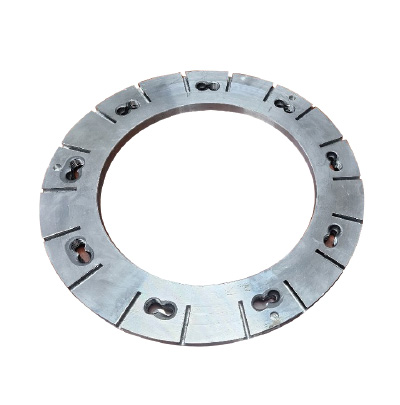

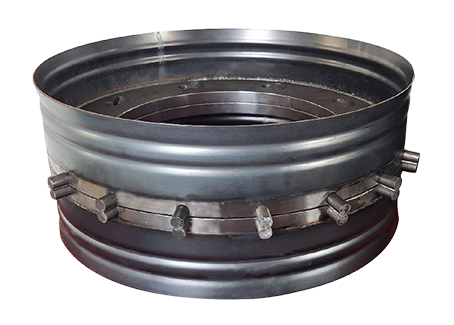

Union Joint 생산

금구류 제조사

일체형 말뚝 생산

PHC 말뚝사

Union pin 1회 체결

건설현장시공

말뚝 일체형 무용접 이음의 특징

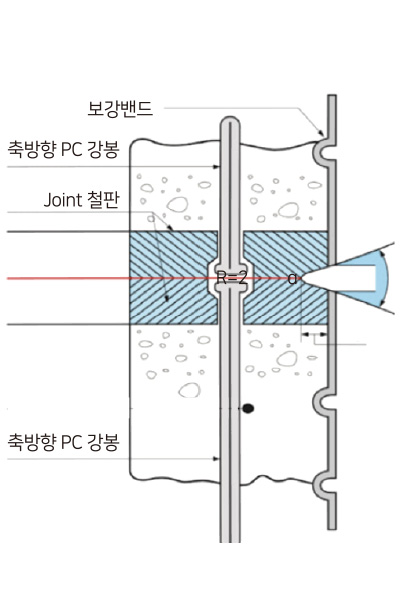

KSF 4306 규정에 부합한
일체형 이음 말뚝

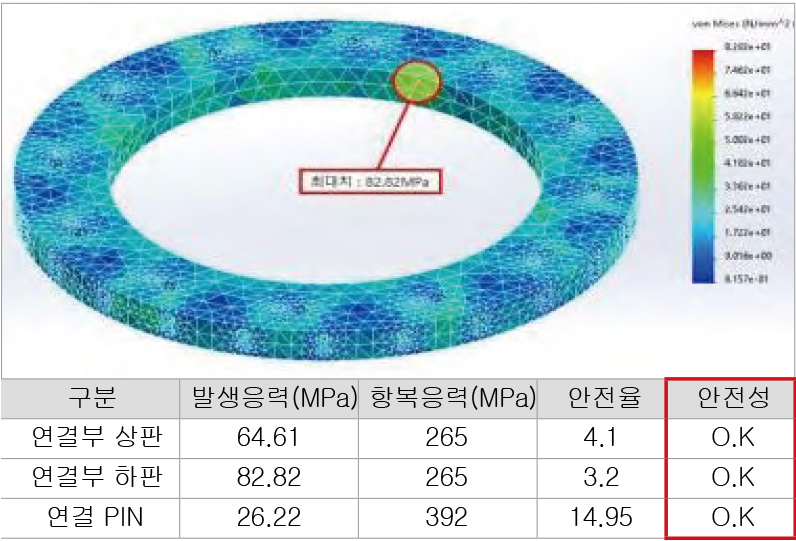

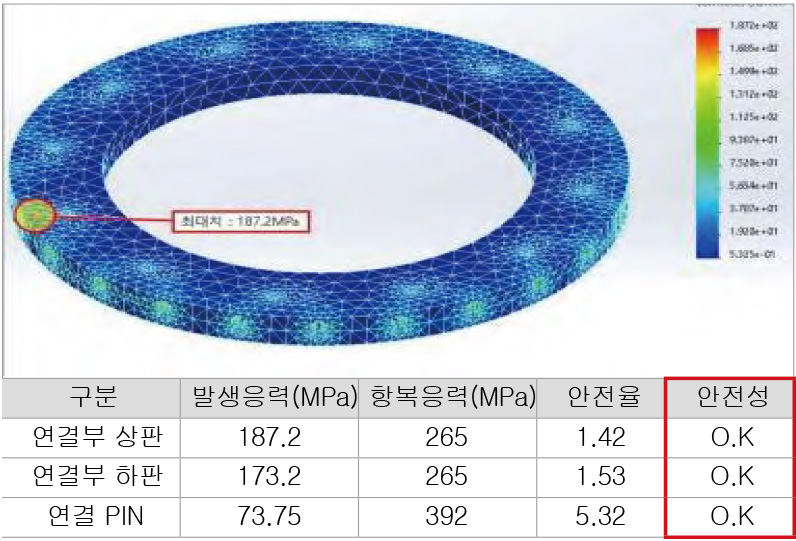

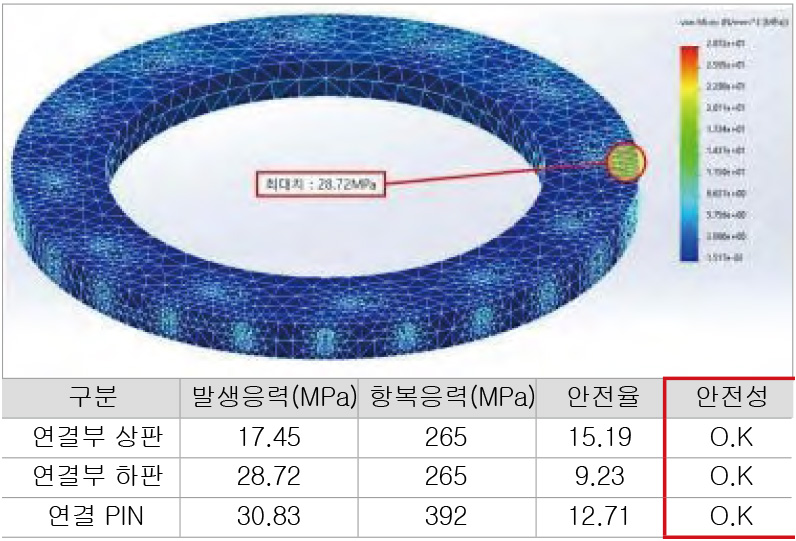

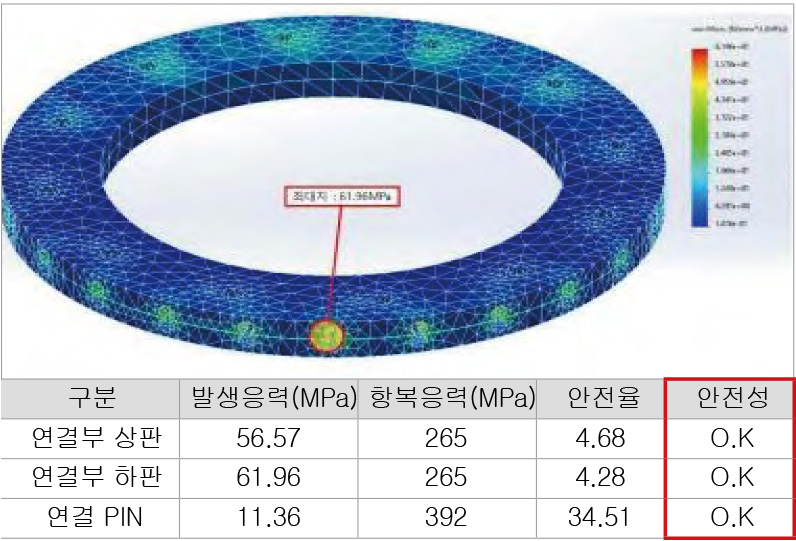

말뚝 이음부 건전도 확보

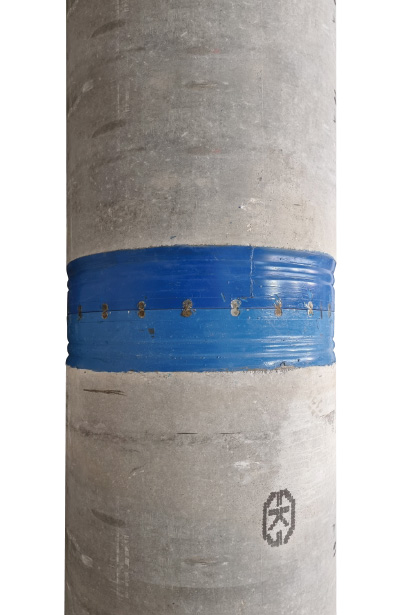

이음부 일체형 수평 Pin체결
일체거동, 탄성거동 확보

이음부 휨 파괴 M

말뚝 휨 파괴 M

현장시공 향상

용접대비 시간 20분 → 5분
기존 무용접 이음 3회 → 1회

말뚝의 이음 방식 비교

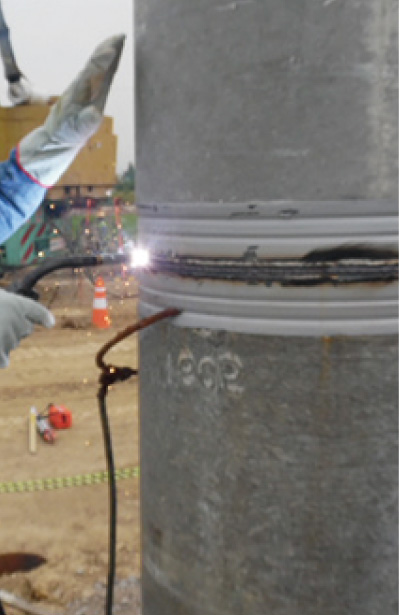

구분	용접이음	볼트 수직 무용접 이음	Union joint 무용접 이음
말뚝의 종류	용접용 조인트 부착 말뚝	PC 너트형 단본 말뚝	Union 조인트 부착 일체형 말뚝

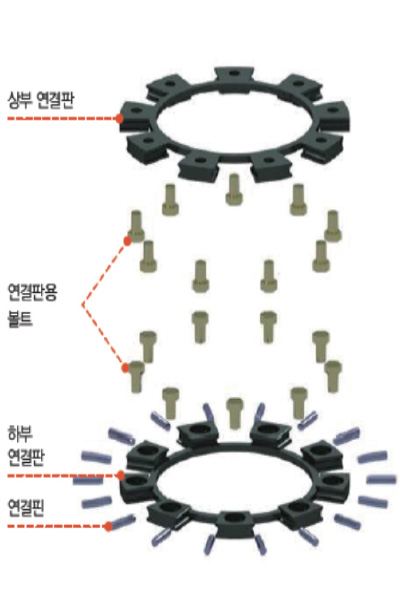

이음방법	용접	볼트 수직 및 수평 pin체결	Union pin 수평 체결
이음시간	20분 / 개소	15분 / 개소	5분 / 개소
작업인원	전문 용접공 1명	비숙련공 1명	비숙련공 1명
시공환경	기후 영향, 비파괴 검사	기후 조건 영향 없음	기후 조건 영향 없음
안전성	화재, 유해가스, 불빛	상·하부 말뚝의 연결판 조립 현장내 시공	수평 pin 1회 체결로 안전확보
